在電線電纜、建筑及通信等行業中，帶皮金屬線纜的機械性能至關重要，它直接關系到整個系統的安全性與可靠性。其中，拉伸性能——特別是耐拉強度與最大拉力——是評估線纜質量、判斷其能否承受安裝及使用過程中各種應力作用的關鍵指標。
為確保產品符合設計規范與安全標準，對其進行科學、精確的拉伸測試是重要的一環。本文科準測控小編將詳細闡述帶皮金屬線纜拉伸測試的原理、依據標準、所用儀器及具體操作流程，為相關行業的質檢工作提供一份實用的參考指南。
一、 測試原理
拉伸測試的基本原理在于，通過萬能拉力試驗機對規定長度的線纜試樣施加一個持續增加的軸向拉伸力，直至其發生斷裂或出現其他形式的破壞。在此過程中，設備精準記錄施加的力值與試樣產生的伸長變形量。通過分析力-位移曲線，我們可以直接獲取試樣在斷裂前所能承受的最大力值，并可通過計算（結合線纜金屬部分的橫截面積）得到材料的耐拉強度（抗拉強度）。該測試能有效模擬線纜在實際敷設、牽引及承重工況下的力學表現。
二、 測試標準
GB/T 228.1-2021 《金屬材料 拉伸試驗 第1部分：室溫試驗方法》
三、 檢測設備與儀器

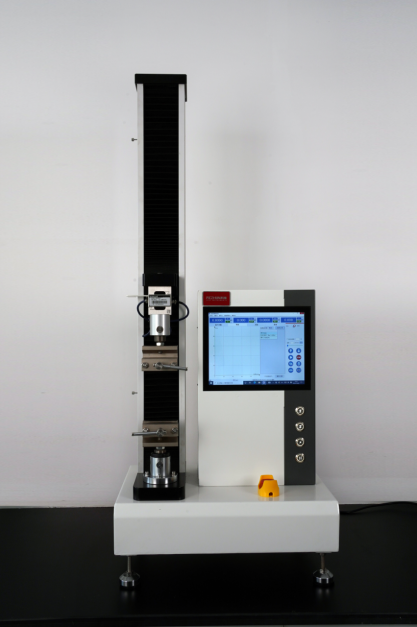

1、KZ-SSBC-500 萬能拉力試驗機
（示意圖：萬能拉力試驗機可搭配不同夾具做不同力學試驗）

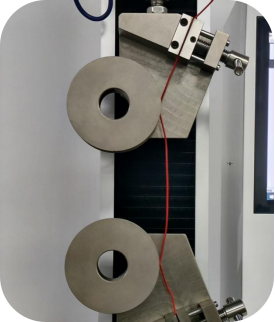

2、纏繞夾具
3、試驗條件

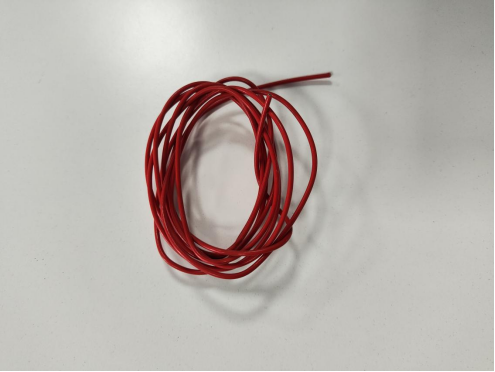

樣品名稱： 帶皮金屬線纜
樣品數量與規格： 1.5米長，完整的一根
試驗溫度： 室溫 (約23±5°C)
試驗速度： 10 mm/min
四、 測試流程
1、試樣準備： 截取一根長度為1.5米的完整帶皮金屬線纜作為試樣。檢查試樣表面，確保無明顯的劃傷、壓痕等缺陷。
2、設備初始化： 開啟KZ-SSBC-500萬能拉力試驗機及配套計算機軟件。在軟件中新建試驗，設置試驗?zāi)Ｊ綖椤袄?，并輸入試驗速度：10 mm/min。
3、安裝試樣
將纏繞夾具的上半部分安裝在試驗機的上夾頭上。
將線纜試樣的一端牢固地纏繞在纏繞夾具上并鎖緊。
移動試驗機的橫梁，調整至合適高度，將線纜的另一端同樣纏繞并緊固在下夾具上。
確保試樣被垂直、順直地夾持，且預緊力適中，避免試樣滑動或產生初始損傷。
4、執行測試
在軟件界面點擊“開始試驗"按鈕。試驗機將以設定的10mm/min速度勻速向下移動，對試樣施加拉伸載荷。
軟件將自動繪制力-位移曲線，并實時顯示當前力值。
5、數據記錄與結束
持續測試，直至線纜被拉斷。
試驗機將自動停機，軟件會記錄并保存整個測試過程的數據。從軟件中直接讀取或分析出關鍵結果：最大力（Fm, 單位：kN或N）。
（如需計算耐拉強度，需提前測量并記錄線纜內部金屬導體的橫截面積，通過公式 耐拉強度 = 最大力 / 橫截面積 進行計算。）
結果分析與報告： 整理測試數據，生成包含最大力、力-位移曲線等信息的檢測報告。根據產品標準或設計要求，判斷測試結果是否合格。
